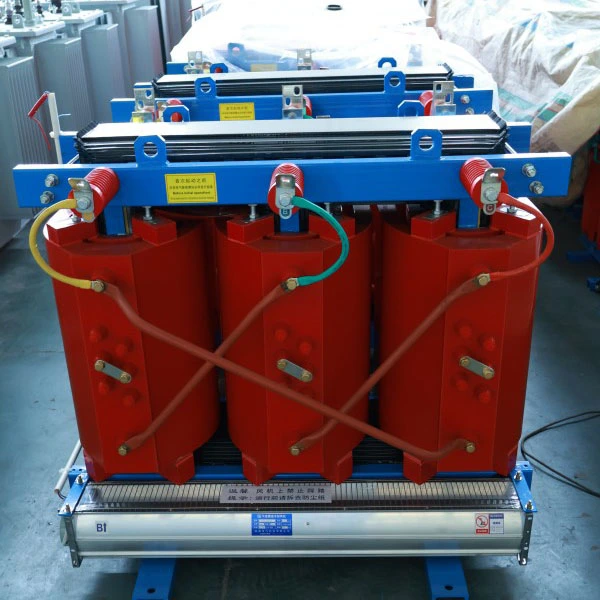

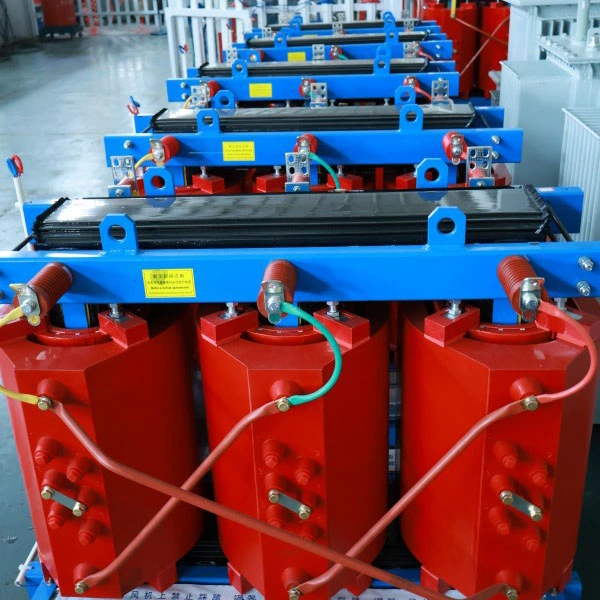

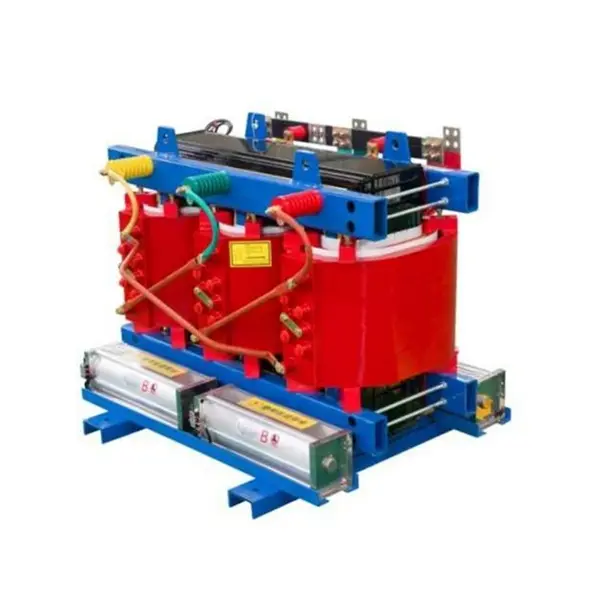

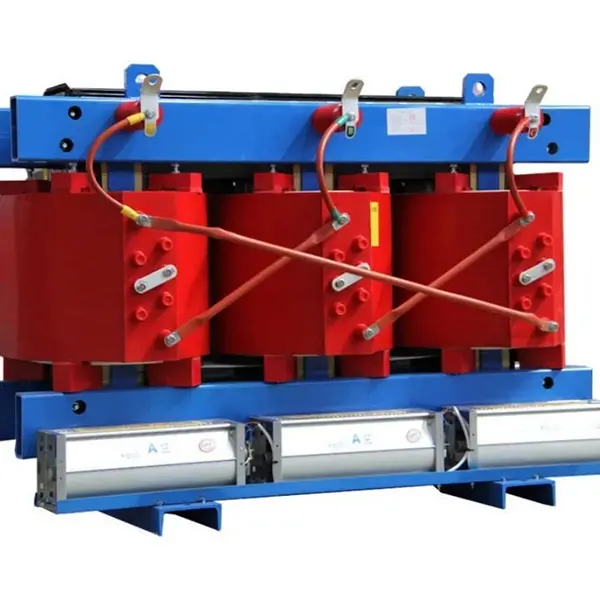

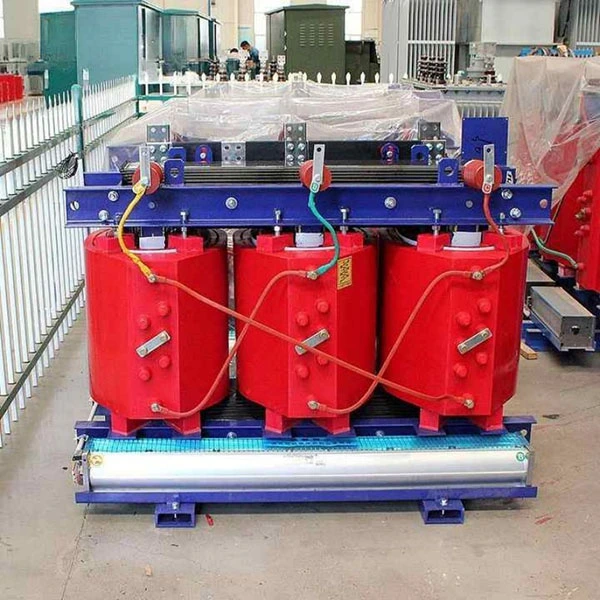

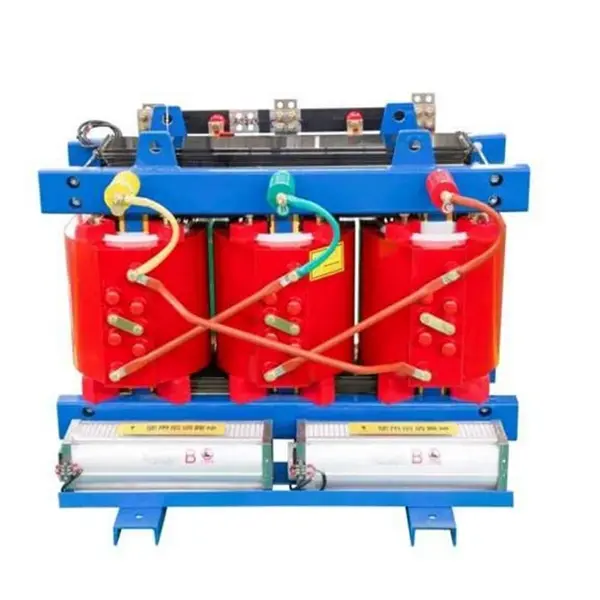

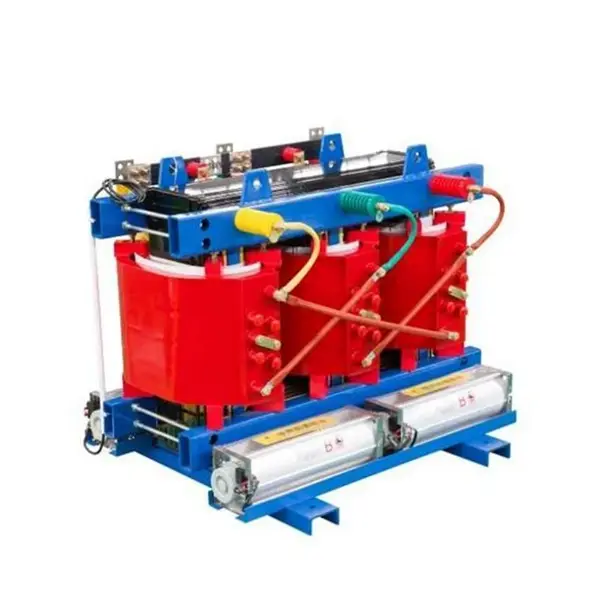

Trasformatore di potenza in fusione di resina epossidica SCB13 da 800 kva

Cos'è questa attrezzatura?

Il trasformatore di potenza in fusione di resina epossidica SCB13-800kVA è un trasformatore di potenza trifase prodotto utilizzando un processo di fusione di resina epossidica sotto vuoto. Appartiene alla famiglia ad alta efficienza energetica dei trasformatori a secco.

Ripartizione del codice modello:

● S – Trifase

● C – Resina colata (epossidica)

● B – Avvolgimento a lamina a bassa tensione

● 13 – Codice della serie di prestazioni, che rappresenta il livello di efficienza energetica

Cosa fa?

La funzione principale di questa apparecchiatura è quella di ridurre l'alta tensione (10 kV o 35 kV) a bassa tensione (400 V/380 V), fornendo alimentazione sicura e stabile a vari carichi elettrici. A differenza dei tradizionali trasformatori in olio, non utilizza olio isolante per il raffreddamento. Funziona invece utilizzando un solido isolamento epossidico combinato con il raffreddamento ad aria naturale.

Descrizione del prodotto

Il trasformatore di potenza in fusione di resina epossidica SCB13-800kVA è un trasformatore ad alta efficienza,trasformatore trifase a seccoprogettato per la moderna distribuzione dell'energia. È dotato di fusione sotto vuoto in resina epossidica, avvolgimenti in lamina a bassa tensione e soddisfa gli standard di efficienza energetica GB 20052-2020 Livello 2 (si avvicina al Livello 1). Ideale per applicazioni che richiedono risparmio energetico, sicurezza antincendio e affidabilità.

Potenza nominale di 800 kVA con un rapporto di tensione standard di 10 kV/0,4 kV (personalizzabile a 6 kV, 20 kV o 35 kV). L'isolamento solido epossidico privo di olio elimina i rischi di perdite, incendi ed esplosioni, rendendolo adatto per grattacieli, metropolitane, ospedali, data center e impianti chimici.

Prestazioni elettriche principali: perdita a vuoto ≤1090 W, perdita di carico (120 °C) ≤6260 W, impedenza di cortocircuito 6% (regolabile 4%-10%), scarica parziale ≤5pC e rumore ≤55dB a 1 metro.

Dotato di un sistema di controllo intelligente della temperatura (sensori PT100, avvio/arresto automatico della ventola, allarme di surriscaldamento e scatto) e comunicazione RS485 per l'integrazione del sistema BA. Il processo di fusione VPI garantisce un incapsulamento resistente all'umidità e ignifugo. Il nucleo utilizza acciaio al silicio ad alta permeabilità con giunti step-lap. Protezione standard IP20 (IP23 opzionale).

Con una durata di progettazione di 30 anni e una manutenzione minima, SCB13-800kVA è una scelta affidabile ed economica per sistemi di distribuzione nuovi o aggiornati.

Applicazione del prodotto

Applicazioni tipiche:

Grattacieli, complessi commerciali, ospedali, data center, stazioni della metropolitana, aeroporti, impianti chimici, stazioni di energia rinnovabile e qualsiasi luogo in cui la sicurezza antincendio è un requisito fondamentale.

Caratteristica del prodotto

Alta efficienza e risparmio energetico – Costi operativi inferiori

Perdite a vuoto ridotte del 20%-37% rispetto alla serie SCB11; perdite di carico ridotte del 15%-30%

Perdita tipica a vuoto di 800 kVA ≤ 1090 W, perdita di carico (a 120°C) ≤ 6260 W

Conforme agli standard di efficienza energetica GB 20052-2020 Livello 2; alcuni parametri raggiungono il livello 1

Calcolo del beneficio economico:

Sulla base di 8.000 ore di funzionamento all'anno a 0,11 dollari/kWh, rispetto a un trasformatore SCB11 standard, il risparmio energetico annuale è di circa 2.000-2.700 dollari. La differenza di prezzo si recupera in circa 3 anni.

Sicurezza e affidabilità: ignifughi e antideflagranti con rischio zero

Vantaggi principali:

Autoestinguente: Punto di accensione resina epossidica > 300°C; la fiamma non si propaga e si spegne quando si allontana la fonte di calore

Design senza olio: elimina completamente i rischi di perdite d'olio, incendi ed esplosioni; non è necessaria una fossa di contenimento dell'olio

Elevata capacità di resistenza al cortocircuito: la struttura rinforzata con fibra di vetro ad alta resistenza formata mediante fusione sotto vuoto aumenta la capacità di resistenza al cortocircuito di oltre il 30%

Scarica parziale estremamente bassa: la scarica parziale può essere controllata al di sotto di 5 pC, rallentando significativamente l'invecchiamento dell'isolamento

Affrontare le reali preoccupazioni dei clienti:

D: Quando si installa un trasformatore nel seminterrato di un grattacielo, su cosa si concentra maggiormente l'ispezione antincendio?

R: Le autorità antincendio si concentrano principalmente sul "rischio di propagazione dell'incendio" e sulle "emissioni di fumi tossici". Il nostro SCB13 utilizza resina epossidica, che è intrinsecamente ignifuga e non produce gas tossici alogenati quando brucia (conforme a GB/T 1094.11-2022). Questo è un grande vantaggio che i trasformatori riempiti di olio non possono eguagliare. Molti complessi commerciali e progetti ospedalieri in città di primo e secondo livello hanno superato rigorose revisioni sulla sicurezza antincendio proprio a causa di questa caratteristica.

D: I trasformatori a secco sono sensibili all'umidità. Possono lavorare durante la stagione delle piogge nelle regioni meridionali?

R: I trasformatori convenzionali a secco sono effettivamente sensibili all'umidità, ma il nostro SCB13 utilizza un processo di fusione sotto vuoto in cui la resina epossidica incapsula completamente gli avvolgimenti, formando uno strato isolante sigillato. Il nucleo e l'hardware di bloccaggio sono sottoposti a uno speciale trattamento anticorrosione, consentendo il normale funzionamento in ambienti con umidità relativa al 100%. Non è richiesto alcun trattamento di asciugatura prima della ripartenza dopo lo spegnimento.

Monitoraggio intelligente: la temperatura in un colpo d'occhio

Sistema di controllo intelligente della temperatura standard:

Sensori di resistenza al platino PT100 preintegrati in ciascun avvolgimento di fase per il monitoraggio della temperatura in tempo reale

Il controller visualizza ciclicamente le temperature dell'avvolgimento trifase: facile da leggere

Avvia/arresta automaticamente le ventole di raffreddamento montate sul fondo (si avvia a >100°C, si arresta a <80°C)

Fornisce allarme di sovratemperatura (setpoint regolabile) e protezione da sovratemperatura

Funzionamento a bassa rumorosità: silenzioso e senza disturbi

Dati misurati:

Per 800 kVA e inferiori, livello di rumore ≤ 55 dB misurato a 1 metro dall'apparecchiatura

La tecnologia del giunto centrale a gradini a 45° + i cuscinetti antivibranti possono ridurre ulteriormente il rumore di 5-8 dB

Elevata capacità di sovraccarico: affidabile quando conta di più

Parametri di capacità di sovraccarico:

Raffreddamento naturale (AN): può funzionare continuamente al 100% del carico

Raffreddamento ad aria forzata (AF): la capacità può essere aumentata del 40-50%

Può resistere al carico nominale del 150% per 2 ore

Scenari applicativi:

Periodi di picco della domanda estiva, protezione dell'alimentazione in caso di eventi critici, condivisione temporanea del carico in caso di guasto di un trasformatore: in questi "momenti critici", la capacità di sovraccarico dell'SCB13 garantisce la continuità dell'alimentazione.

Senza manutenzione: senza sforzo e senza preoccupazioni

Vantaggi della manutenzione:

Senza olio: non è necessario effettuare periodicamente la filtrazione dell'olio o eseguire test di cromatografia dell'olio

Superficie di avvolgimento liscia: la polvere non si accumula facilmente

Nessuna parte in movimento: tasso di guasto estremamente basso

La manutenzione quotidiana richiede solo il controllo del display della temperatura e la pulizia dei condotti dell'aria di raffreddamento

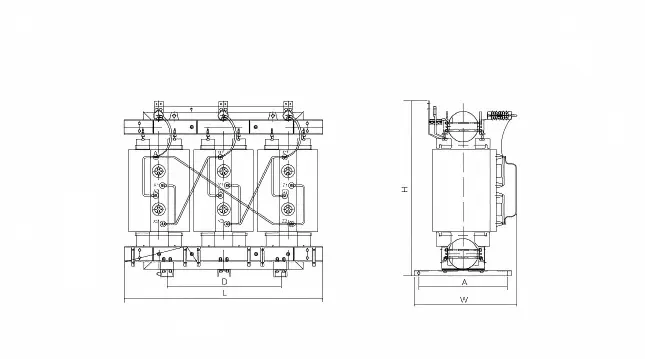

Parametro del prodotto (specifica)

Impegno nel servizio post-vendita

Periodo di garanzia: 12 mesi dalla data di spedizione (estendibile a 36 o 60 mesi con contratto di assistenza a pagamento)

Supporto tecnico: consulenza tecnica gratuita a vita; calcolo del carico e ottimizzazione della soluzione in fase di selezione

Assistenza sul campo: guida all'installazione, assistenza alla messa in servizio, gestione dei guasti (gratuita durante la garanzia, a pagamento dopo la garanzia)

Fornitura di pezzi di ricambio: termoregolatori, ventole, sensori e altre parti comuni mantenute in magazzino; consegna il giorno successivo tramite corriere
