Soluzione di sottostazione box-type per esterni per la centrale fotovoltaica del Messico

Descrizione foto sul posto:

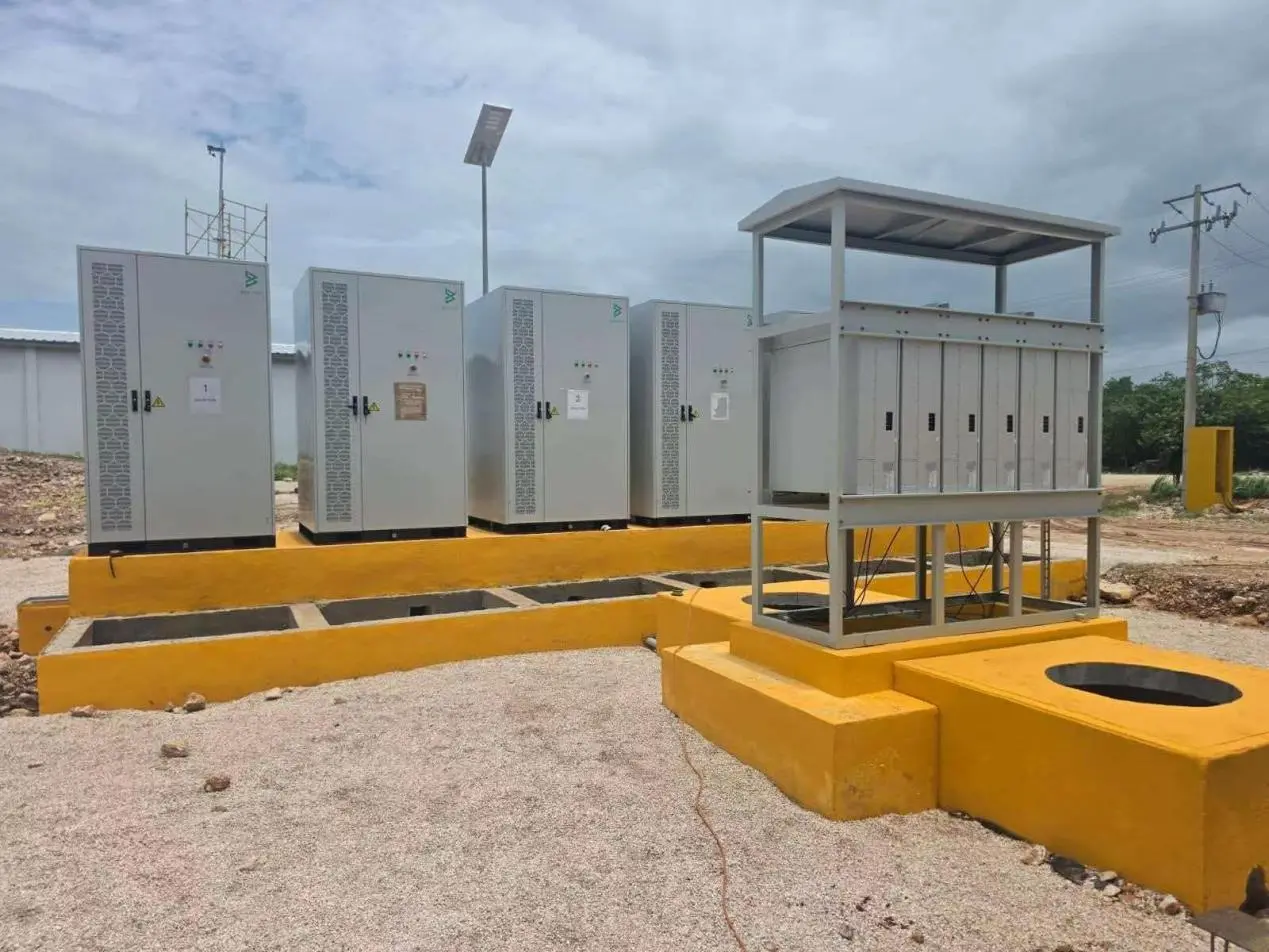

Figura 1: Configurazione integrata dell'armadio di controllo dell'inverter e dell'armadio combinatore a bassa tensione

Sul lato sinistro del pannello sono presenti quattro armadi di controllo inverter fotovoltaici esterni indipendenti; sul lato destro è installato un quadro di distribuzione combinatore a bassa tensione di tipo aperto abbinato con tettuccio parapioggia. Tutte le apparecchiature sono montate su basi rialzate in cemento giallo, dotate di trincee per cavi integrate per garantire l'ingresso e l'uscita dei cavi sul fondo, prevenendo così l'erosione dovuta all'acqua piovana e all'umidità a livello del suolo.

Armadio di controllo dell'inverter: involucro di protezione esterna con grado di protezione IP54 dotato di alette di raffreddamento convettivo laterale di ampia area e filtri antipolvere, con pulsanti di funzionamento integrati, indicatori di stato e allarmi di guasto sul pannello frontale. Ciascuna unità opera in modo indipendente all'interno della sua zona designata, consentendo la manutenzione delle singole unità senza influenzare l'intero sistema di generazione di energia.

Telaio di distribuzione a bassa tensione: presenta un design del tetto aperto antipioggia con dissipazione naturale del calore per ambienti tropicali ad alta temperatura, dotato di sei porte di uscita interne per aggregare la potenza di più inverter e semplificare il cablaggio in loco. La struttura comprende pali di monitoraggio e illuminazione alimentati a energia solare che funzionano senza alimentazione di rete esterna, soddisfacendo i requisiti di funzionamento notturno, manutenzione e sorveglianza di sicurezza.

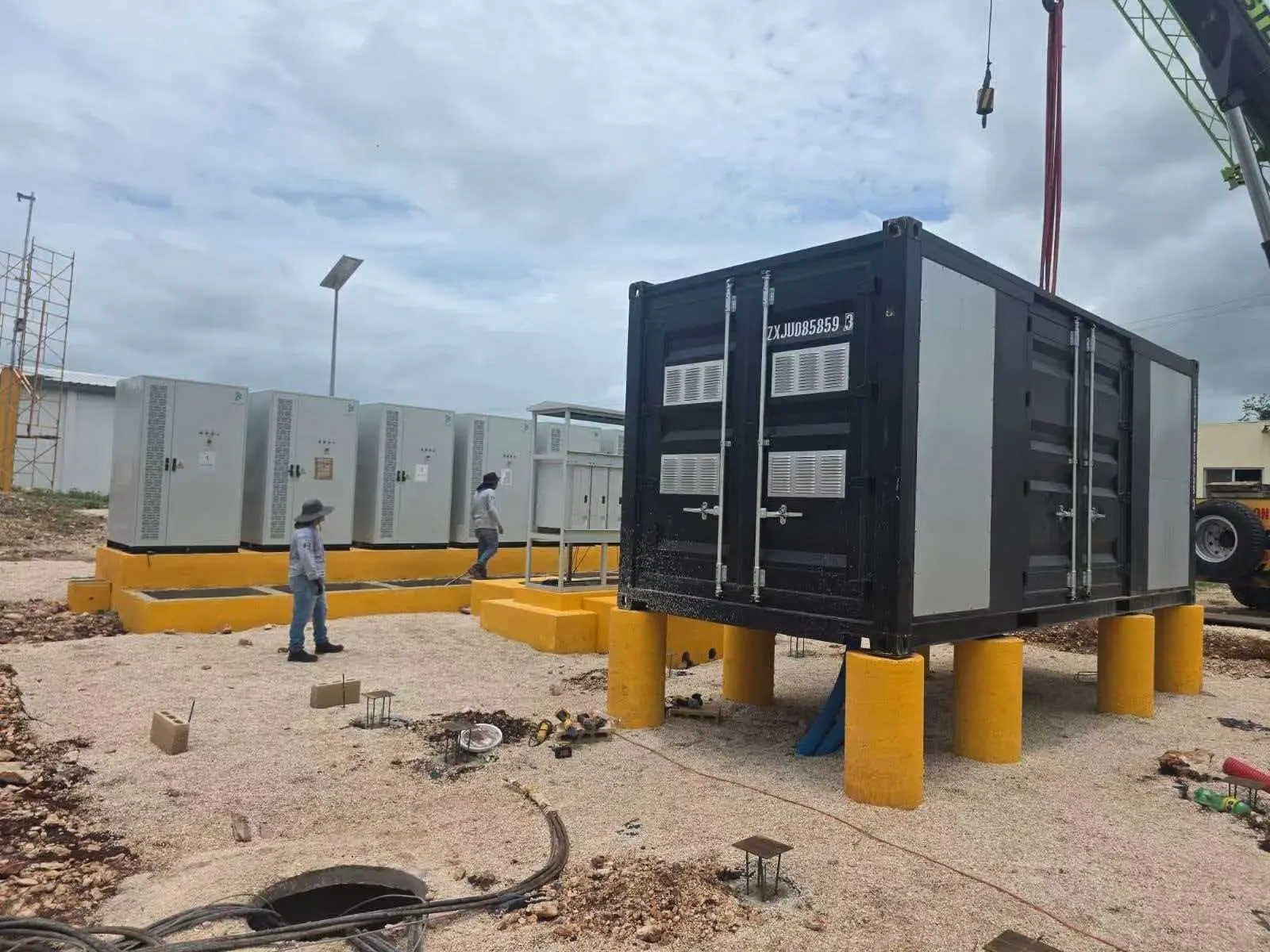

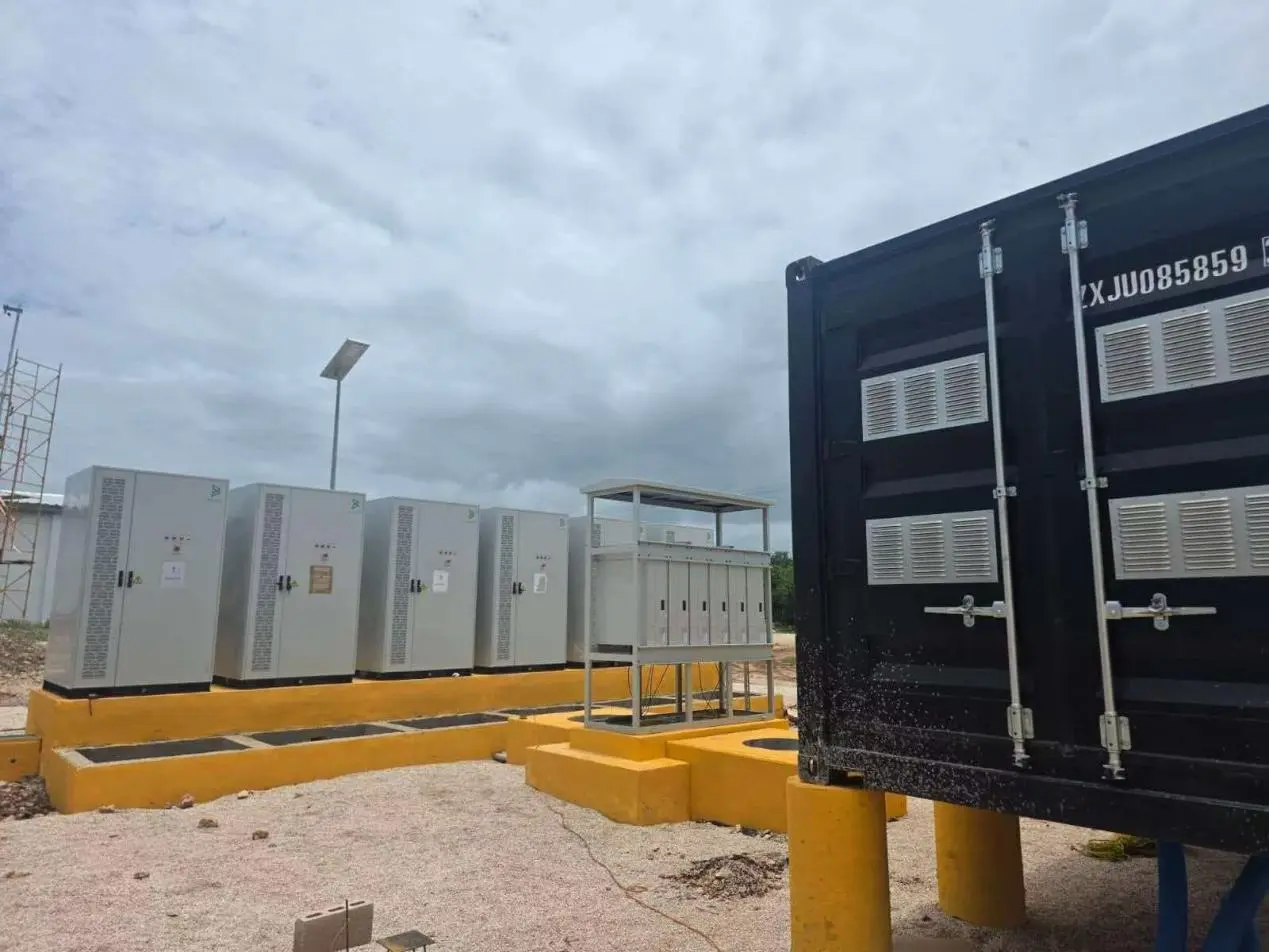

Figure 2 e 3: La sottostazione containerizzata arriva al sito; vista panoramica dell'intera area di distribuzione dell'energia

La sottostazione integrata in container neri è stata consegnata al sito, formando un sistema completo di distribuzione dell'energia fotovoltaica insieme all'armadio inverter e all'armadio combinatore montati sul retro. Entrambi i lati del contenitore sono dotati di feritoie di ventilazione resistenti alla pioggia e presentano strutture integrate resistenti alla polvere e all'acqua per migliorare la dissipazione del calore in ambienti ad alta temperatura. Il contenitore è rivestito con un rivestimento resistente agli agenti atmosferici esterni che fornisce protezione contro le radiazioni ultraviolette e la corrosione da nebbia salina, rendendolo adatto per il funzionamento a lungo termine all'aperto in Messico.

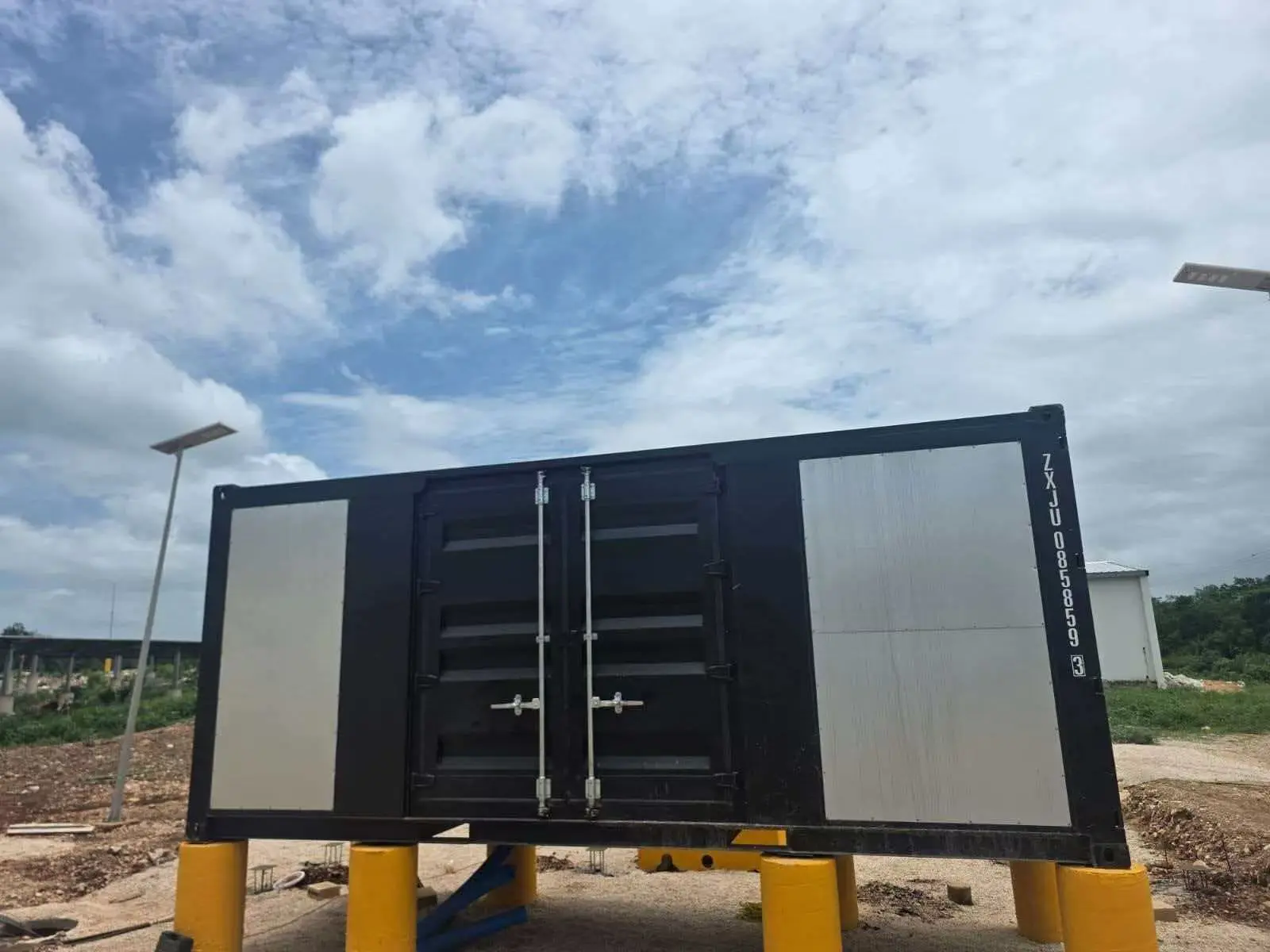

Figura 4: La scatola contenitore trasformata nell'aspetto del prodotto

Design standardizzato dell'unità containerizzata con canali di accesso a doppia porta e pannelli di manutenzione laterali per una facile manutenzione delle apparecchiature interne; la struttura di ventilazione compartimentata garantisce una dissipazione ottimale del calore fornendo al contempo protezione impermeabile e antipolvere, rendendolo adatto per applicazioni centralizzate di collegamento alla rete e step-up in impianti fotovoltaici su scala megawatt.

Vantaggi di mercato del progetto

1. Consegna integrata prefabbricata: tutte le apparecchiature sono preassemblate e testate in fabbrica, riducendo significativamente i tempi di costruzione e messa in servizio in loco all'estero, abbreviando il ciclo complessivo di consegna del progetto e abbassando i costi totali di manodopera per l'appaltatore generale.

2. L'intera catena industriale offre capacità di fornitura complete, con trasformatori, quadri elettrici, trasformatori di corrente, relè di protezione e armadi inverter, tutti prodotti internamente secondo standard tecnici unificati, garantendo un comodo approvvigionamento di pezzi di ricambio e manutenzione delle apparecchiature.

3. Personalizzata per i climi tropicali, questa soluzione ottimizza in modo specifico la gestione termica, la resistenza all'umidità e le strutture resistenti alla corrosione su misura per le condizioni calde e piovose dell'America Latina, affrontando efficacemente le sfide operative comuni come lo spegnimento delle apparecchiature dovuto alle alte temperature e alla ruggine nelle centrali elettriche all'aperto.

4. Conforme alle specifiche della rete locale, i suoi parametri complessivi soddisfano gli standard elettrici messicani, consentendo l'approvazione della connessione diretta alla rete da parte delle società elettriche locali e rendendolo adatto alla replica e all'implementazione in progetti di stoccaggio dell'energia fotovoltaica in Messico, America Centrale e nella regione dei Caraibi.

Riepilogo del progetto

Questo progetto messicano di sottostazione prefabbricata integrata per fotovoltaico e stoccaggio dell'energia impiega una soluzione modulare e completa di distribuzione dell'energia appositamente ottimizzata per il clima tropicale, caldo e piovoso della regione, con miglioramenti specializzati nella resistenza all'umidità, nella dissipazione del calore e nella protezione dalla corrosione. Utilizzando un approccio costruttivo che combina la prefabbricazione in fabbrica con una rapida installazione in loco, si ottiene l’integrazione dell’intera catena di inversione fotovoltaica, raccolta e distribuzione di corrente e aumento di tensione per la connessione alla rete. La soluzione dimostra un’elevata standardizzazione e funge da caso di riferimento per le centrali elettriche di energia rinnovabile tropicale in America Latina, adatte per la promozione a clienti chiavi in ​​mano d’oltremare per il fotovoltaico e lo stoccaggio di energia.
