Caso di studio del sistema di distribuzione dell'energia per un progetto di costruzione cinese

Figura 1 – Accettazione in loco del sistema di distribuzione a bassa tensione

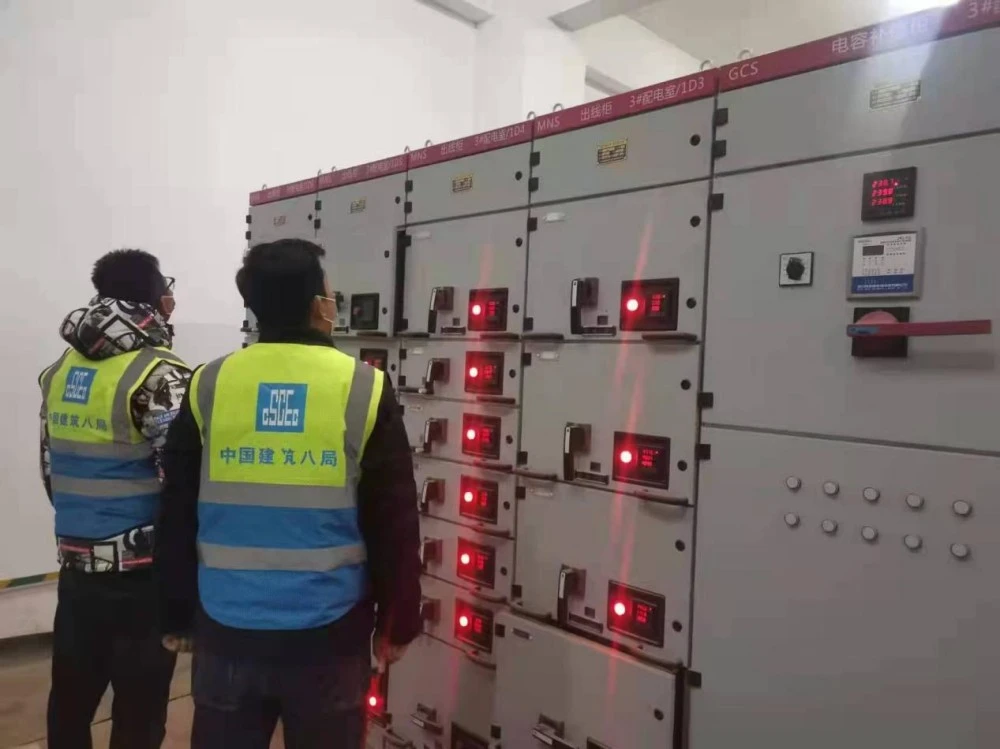

L'immagine mostra la sala di distribuzione a bassa tensione del progetto. Gli armadi a cassetti a bassa tensione della serie GCS/MNS forniti dalla nostra azienda sono stati installati e sono attualmente sottoposti a controlli di accettazione in cantiere prima della messa in tensione. Gli armadi sono caratterizzati da un elevato potere di interruzione e da una facile manutenzione, consentendo configurazioni flessibili del circuito in uscita e forniscono un'alimentazione stabile per l'illuminazione, l'alimentazione e altri carichi dell'edificio.

Figura 2 - Accettazione del sistema di quadri di media tensione

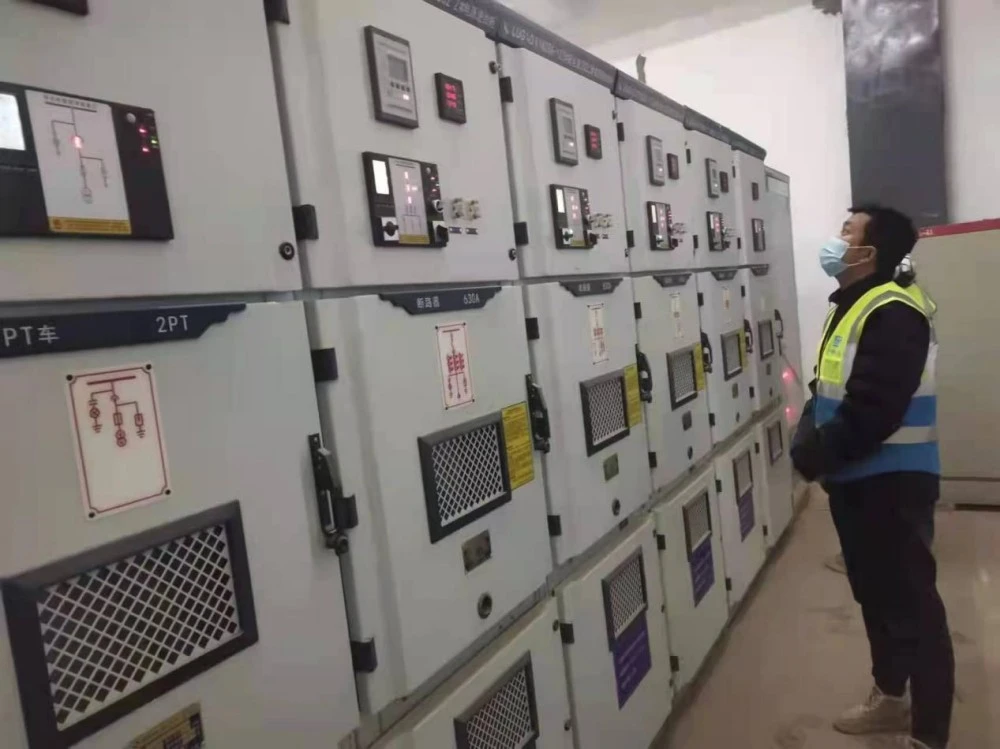

L'immagine mostra la sala di distribuzione di media tensione del progetto, dove si trovano tutte le serie KYN28A-12quadri di media tensionesono stati completamente installati. I tecnici stanno controllando l'attrezzatura, articolo per articolo. Questa serie di quadri ha funzioni di protezione e interblocco complete, garantendo efficacemente il funzionamento sicuro del sistema di alimentazione dell'edificio ed è l'apparecchiatura principale del sistema di distribuzione di un grande edificio.

Figura 3 – Ispezione dell'armadio in uscita del trasformatore

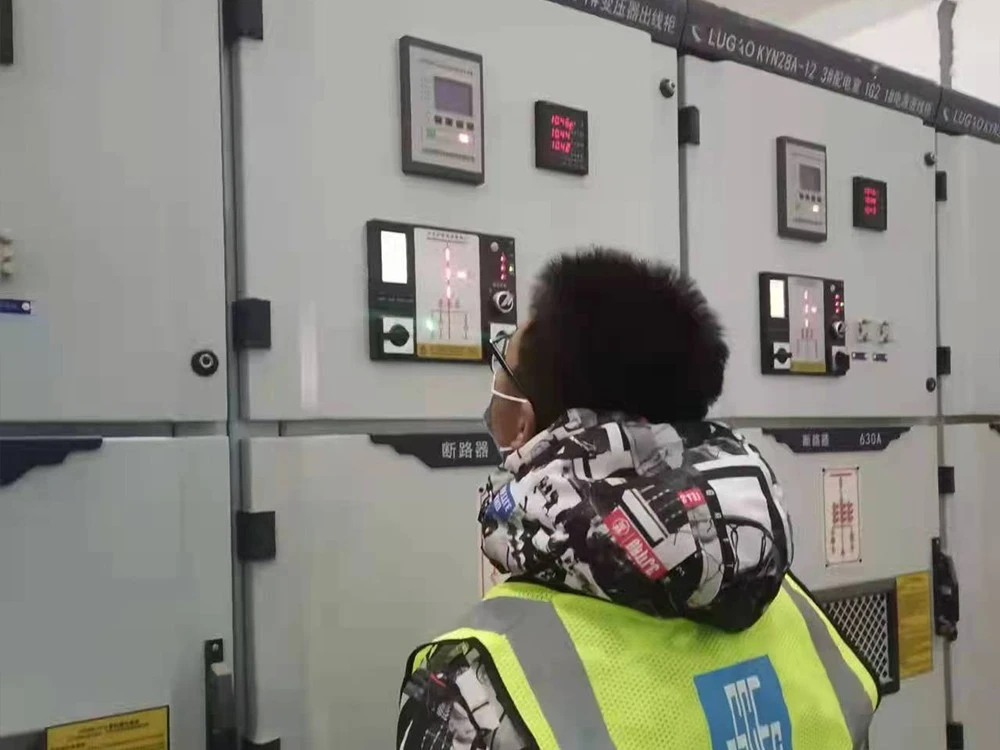

I tecnici stanno eseguendo un controllo funzionale sul quadro di uscita del trasformatore. L'armadio è dotato di un dispositivo di protezione e controllo intelligente, in grado di proteggere, monitorare e controllare il circuito del trasformatore, fornendo un'affidabile barriera protettiva per il sistema di distribuzione dell'alimentazione principale dell'edificio.

Figura 4 – Sistema completo di quadri di media tensione

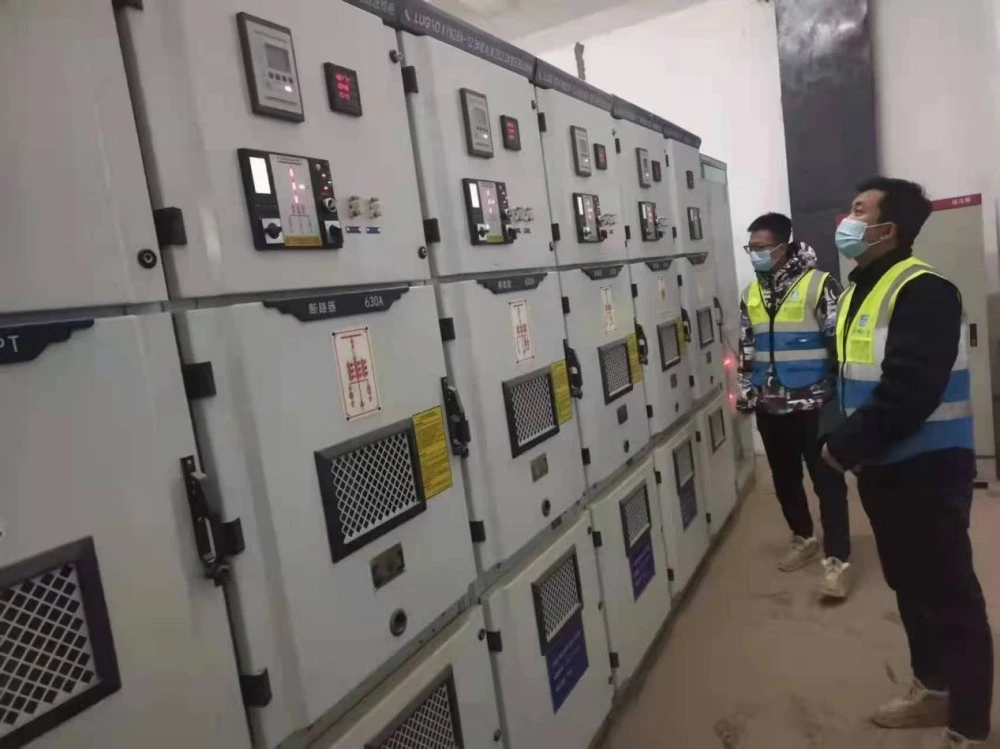

Il completoquadri di media tensionele unità sono disposte in modo ordinato, con etichette chiare sugli armadietti e zone funzionali ben definite. Tutte le apparecchiature vengono sottoposte a severi test di fabbrica prima di lasciare il produttore e, all'arrivo in loco, vengono ispezionate insieme al team di progetto per garantire che sia le prestazioni che la qualità dell'installazione soddisfino i requisiti del progetto.

Figura 5 – Accettazione generale del sistema completo di distribuzione dell'energia

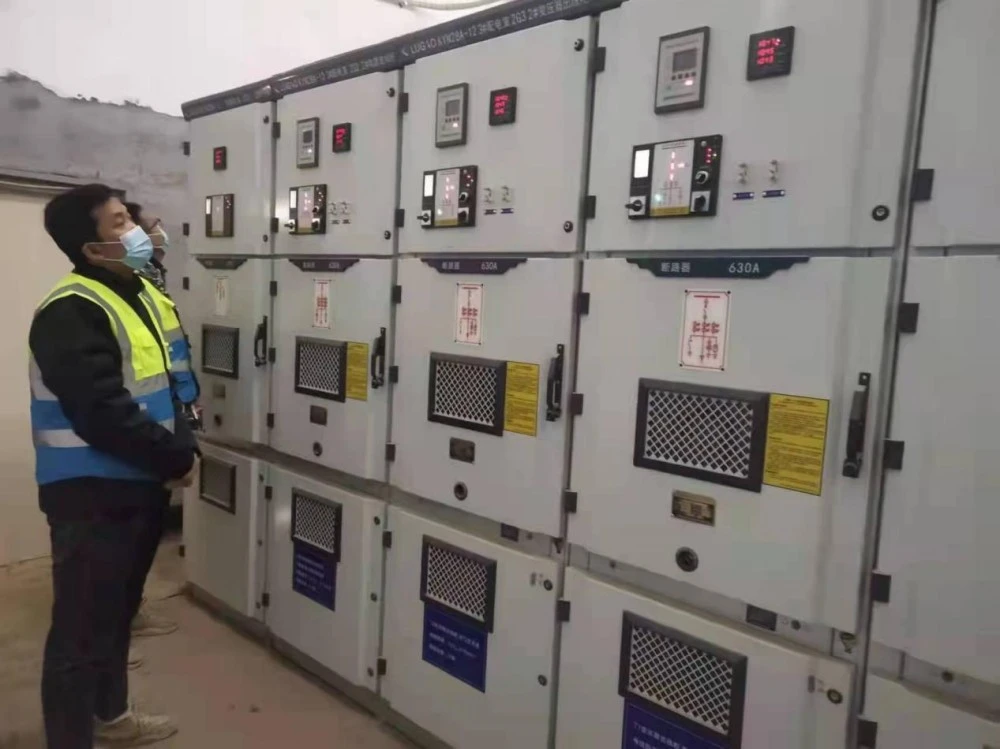

I tecnici stanno conducendo un'ispezione generale di accettazione dell'intero sistema di distribuzione dell'energia ad alta e bassa tensione. L'attrezzatura completa ad alta e bassa tensione che forniamo si adatta perfettamente al sistema di distribuzione del progetto, abilitando funzioni come protezione graduale, misurazione dell'energia e compensazione della potenza reattiva, offrendo una soluzione unica di distribuzione dell'energia per l'edificio.
